屏蔽室縫隙電磁泄露的原因及措施
2023-02-25 11:36:56

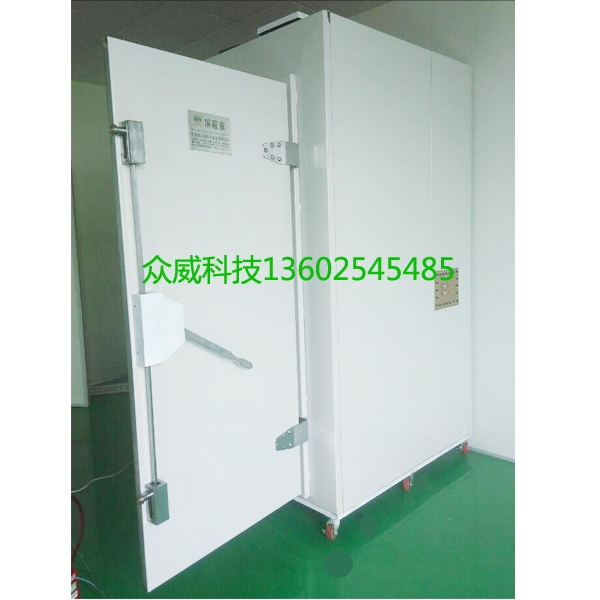

屏蔽室是為了防止電子通信設備信息的泄漏。屏蔽室由不同局部的結合處不可能完全接觸，只能在某些點接觸上，這構成了一個孔洞陣列。其中縫隙是造成屏蔽機屏蔽效能降級的主要原因之一。經常用縫隙的阻抗來衡量縫隙的屏蔽效能。下面由東莞廠家眾威的技術人員為大家介紹屏蔽室縫隙電磁泄露的原因：
屏蔽室縫隙電磁泄露的原因：
隙處的阻抗：縫隙的阻抗可以用電阻和電容并聯來等效，因為接觸上的點相當一個電阻，沒有接觸的點相當于一個電容，整個縫隙就是許多電阻和電容的并聯。低頻時，電阻分量起主要作用;高頻時，電容分量起主要作用。由于電容的容抗隨著頻率升高降低，因此如果縫隙是主要泄漏源，則屏蔽機箱的屏蔽效能優勢隨著頻率的升高而增加。但是如果縫隙的尺寸較大，高頻泄漏也是縫隙泄漏的主要現象。
解決縫隙泄漏的措施：
1、接觸面的重合面積，這可以減小電阻、增加電容。
2、使用盡量多的緊固螺釘，這也可以減小電阻、增加電容。
3、堅持接觸面清潔，減小接觸電阻。
4、堅持接觸面較好的平整度，這可以減小電阻、增加電容。
5、使用電磁密封襯墊縫隙，縫隙電磁泄露的原因消除縫隙上不接觸點。
相信屏蔽室縫隙電磁泄露的原因大家都了解了，常用縫隙的阻抗來衡量縫隙的屏蔽效能，最好的方法是使用屏蔽產品，并可靠接地，將外接的電磁干擾阻隔在外，把內部的設備產生的電磁波阻隔在內，這樣構成一個等電位體屏蔽，屏蔽機房的設計理念能夠有效屏蔽電磁干擾。大家可以結合屏蔽室施工方案有哪些需要注意的問題來了解會更全面。
